Fasshandling
Fässer von 60 bis 200 Litern aufnehmen, transportieren, kippen und dosiert entleeren – stehend wie liegend.
Branche
ATEX-Manipulatoren für Chemie und Pharma
In explosionsgefährdeten Bereichen entscheidet nicht die Traglast, sondern die Zulassung. Unsere Geräte gibt es in EX-Schutz-Ausführung für die Zonen, die Ihr Explosionsschutzdokument ausweist – mit denselben Greifern und derselben Feinfühligkeit wie im Normalbereich.
- Fassgrößen im Standardgriff
- 200 l
- Traglast inkl. Greifer
- 125 kg
- Zündquellen in der Zone
- 0
01 — Einsatzbereiche
Wo Standardgeräte nicht hineindürfen.
Typische Handhabungsaufgaben in Chemie & Pharma – und was sie technisch verlangen.
Kanister und Gebinde
Kanister von der Palette in den Ansatzbehälter führen, ohne dass jemand sie tragen muss.
Behälter- und Rührwerkshandling
Ansatzbehälter, Rührorgane und Siebe im Reinraum oder in der Zone bewegen.
Sackaufgabe zum Reaktor
Pulversäcke lagerichtig zur Aufgabeöffnung führen und aufschneiden – ohne Staubwolke am Werker.
IBC-Handling
IBC-Container ansetzen, positionieren und lagesicher abstellen.
Filter- und Anlagenteile
Filterkerzen, Deckel und Anlagenteile bei Wartung und Reinigung heben und halten.
02 — Worauf es ankommt
Was Chemie & Pharma von Handhabungstechnik verlangt
Zone zuerst, Gerät danach
Die Auswahl beginnt nicht beim Gewicht, sondern beim Explosionsschutzdokument. Es weist aus, welche Bereiche als Zone 0, 1 oder 2 – bei Stäuben 20, 21 oder 22 – eingestuft sind. Aus der Zone folgt die Gerätekategorie nach Richtlinie 2014/34/EU, aus dem Medium die Temperaturklasse und die Explosionsgruppe. Erst danach reden wir über Traglast und Reichweite. Wer die Reihenfolge umdreht, bestellt zweimal.
Warum das Fass die häufigste Aufgabe ist
Ein 200-Liter-Fass wiegt gefüllt bis zu 250 Kilogramm, steht auf einer Palette und muss oft über Kopfhöhe gekippt werden. Es gibt kaum eine Handhabungsaufgabe, die so regelmäßig zu Rückenverletzungen führt – und kaum eine, die sich so einfach lösen lässt. Ein Fassgreifer am Manipulator nimmt das Fass am Sicken- oder Spundrand auf, hebt es an, dreht es kontrolliert und hält den Kippwinkel, während dosiert wird.
Beständigkeit ist eine Frage des Mediums, nicht der Branche
Lösemittel, Laugen, Säuren und Lacke greifen unterschiedliche Werkstoffe an. Für die Auslegung brauchen wir das Sicherheitsdatenblatt der Medien, mit denen das Gerät in Kontakt kommen kann – daraus folgen Dichtungswerkstoff, Beschichtung und Schlauchmaterial. Auch das ist eine Angabe, die vor der Bestellung gehört, nicht danach.
Pneumatisch, wo elektrisch nicht darf
In vielen Zonen ist die pneumatische Ausführung der einfachere Weg: kein elektrischer Antrieb im Gerät, keine eigene Zündquelle, Ableitung statischer Aufladung über leitfähige Bauteile. Wo elektrisch gearbeitet werden muss, liefern wir in der für die Zone zugelassenen Zündschutzart. Welche Variante passt, entscheidet die Zone – und die Frage, ob Druckluft in der nötigen Qualität vor Ort ist.
03 — Gerätekatalog
Geräte-Finder starten
Geräte für Chemie & Pharma
Bauart, Traglast und Reichweite – die Vorauswahl für diese Branche.
Hebezeuge · Balancer
01
Seilbalancer Skyline
Gewichtsloses Handling – schweben statt heben.
Zum Gerät
Hebezeuge · Manipulatoren
02
Knickarm-Kettenzug
Der gelenkige Kraftarm für millimetergenaues Handling.
Zum Gerät
Hebezeuge · Schwenkkran
03
Schwenkkranseilgerät
Weite Reichweite durch Schwenken um die Säule.
Zum Gerät
Hebezeuge · Mobil
04
Elbow Mobil
Der Knickarm, der zur Last kommt.
Zum Gerät
04 — Leistungen
Von der Analyse bis zur Prüfung
01

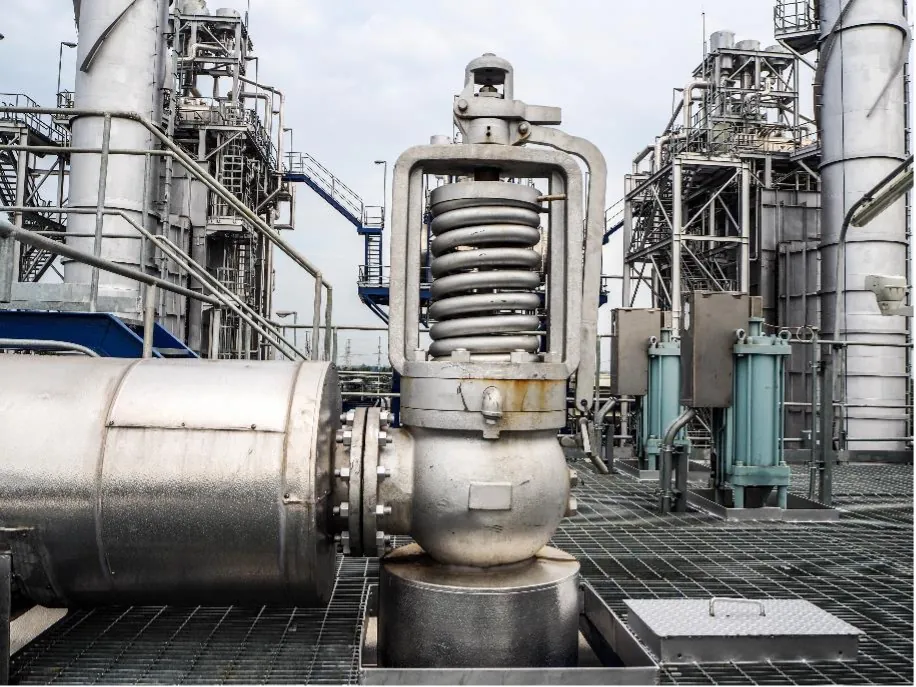

Sicherheitseinrichtungen
Auslegung von Sicherheitsventilen und Berstscheiben – dem letzten Glied der Sicherheitskette.
Ansehen
02
Auslegung & Sonderlösungen
Traglast, Reichweite, Taktzeit – und Greifer für alles, was keinen Katalog kennt.
Ansehen
03
Hebetechnik
Hebezeuge, Manipulatoren und Balancersysteme für Industrie, Medizintechnik und Logistik.
Ansehen
04
UVV-Prüfungen
Wiederkehrende Prüfung Ihrer Anlagen nach den Unfallverhütungsvorschriften.
Ansehen
05 — Häufige Fragen
Häufige Fragen aus Chemie & Pharma
Welche ATEX-Zonen decken Ihre Geräte ab?
Wir liefern Ausführungen für Gas- und Staubzonen. Welche Gerätekategorie Sie brauchen, ergibt sich aus Ihrem Explosionsschutzdokument: Zone 1 und 2 beziehungsweise 21 und 22 sind der Regelfall in der Produktion; Zone 0 und 20 betreffen meist nur das Behälterinnere. Nennen Sie uns Zone, Temperaturklasse und Explosionsgruppe, dann legen wir passend aus.
Pneumatisch oder elektrisch – was ist im Ex-Bereich richtig?
Pneumatisch ist in vielen Zonen der einfachere Weg, weil der Antrieb selbst keine Zündquelle darstellt und statische Aufladung über leitfähige Bauteile abgeleitet wird. Elektrisch geht ebenfalls, dann in der für die Zone zugelassenen Zündschutzart. Die Entscheidung hängt an der Zone und daran, ob Druckluft in ausreichender Qualität verfügbar ist.
Können Sie Fässer auch dosiert entleeren?
Ja. Der Fassgreifer hält den Kippwinkel, sodass kontrolliert abgefüllt werden kann. Auf Wunsch mit integrierter Waage, damit die entnommene Menge direkt im Prozess erfasst wird.
Was brauchen Sie für ein belastbares Angebot?
Zone und Temperaturklasse aus dem Explosionsschutzdokument, das Sicherheitsdatenblatt der Medien, Gebindeart und -gewicht sowie ein Foto oder eine Skizze des Platzes. Damit kommt das Angebot ohne Rückfrageschleife aus.
