01

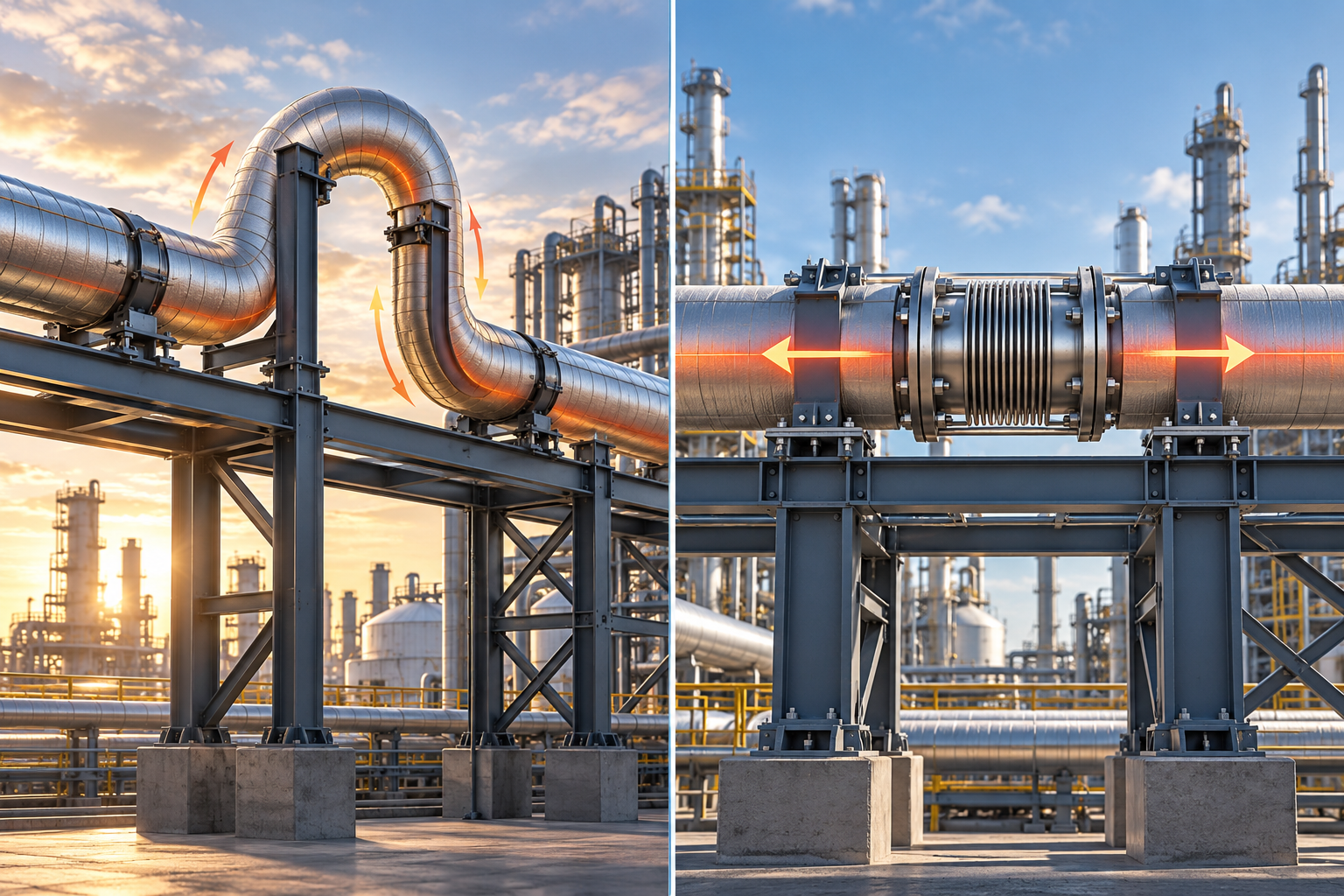

Dehnungsbögen: Die Flexibilität der Rohrleitung nutzen
Beim natürlichen Dehnungsausgleich nehmen Rohrbögen und ausreichend lange Rohrschenkel die thermischen Bewegungen durch elastische Verformung auf. Neben einem eigens angeordneten U-förmigen Dehnungsbogen können deshalb auch vorhandene L- oder Z-förmige Leitungsverläufe geeignet sein. Voraussetzung ist, dass die dabei entstehenden Spannungen und Anschlusslasten beherrscht werden.
Für die Planung bedeutet das: Bevor ein Kompensator vorgesehen wird, lohnt sich die Untersuchung des Rohrleitungsverlaufs. Nicht jede lange oder warme Leitung benötigt automatisch einen Balgkompensator.
Bei einer durchgehend zugfest verbundenen Rohrleitung bleibt der Druckkraftfluss über die Rohrwand erhalten. Ein Dehnungsbogen unterbricht diesen Kraftfluss nicht wie ein unverspannter Axialkompensator. Damit entfällt die zusätzliche Balgdruckkraft, die andernfalls über entsprechend ausgelegte Festpunkte abgefangen werden müsste. Das bedeutet allerdings nicht, dass die Rohrleitung oder ihre Halterungen insgesamt kraftfrei sind.
Gerade auf Rohrbrücken ist dieser Unterschied wichtig: Die Druckreaktionskraft eines Axialkompensators wirkt entlang seiner Achse – bei horizontaler Anordnung somit horizontal. Bei großen wirksamen Balgquerschnitten und hohen Drücken kann daraus eine maßgebende Beanspruchung des Stahlbaus entstehen.
Ein Dehnungsbogen vermeidet diese besondere Last aus einem unverspannten Balg. Thermische Verstellkräfte, Gewichtslasten und die übrigen Einwirkungen müssen dennoch berücksichtigt werden.
Bei Umbauten im Bestand sollte die Untersuchung daher nicht mit der Frage beginnen: „Wo passt noch ein Kompensator hin?“, sondern mit: „Welche Bewegungsmöglichkeiten bietet die vorhandene Anlage?“
Unser Planungsansatz bei ENTRACON ist, alternative Leitungsverläufe und Halterungskonzepte gemeinsam zu untersuchen. Dazu gehören beispielsweise die Nutzung vorhandener Richtungsänderungen, ausreichend lange Anschlussschenkel oder eine andere Anordnung von Führungen und Festpunkten. Eine Rohrstatik dient dabei als Grundlage für den Variantenvergleich.
Das Ziel ist nicht, einen Kompensator grundsätzlich zu vermeiden. Ziel ist eine Lösung, bei der Bewegungen, Rohrspannungen, Halterungskräfte und Stutzenlasten zusammenpassen.
Ein neu angeordneter Dehnungsbogen benötigt Platz für die Rohrführung und ihre Bewegung. Zusätzliche Rohrlänge und Bögen bedeuten außerdem mehr Material, Schweißverbindungen, Isolierung und gegebenenfalls weitere Unterstützungskonstruktionen. Hinzu kommen zusätzliche Strömungswiderstände. Diese Folgen sind beim Variantenvergleich mit zu bewerten.
Auch die Prozessführung darf nicht vernachlässigt werden: Bei Dampfleitungen können ungünstig angeordnete Schleifen Kondensatansammlungen begünstigen. Gefälle und Entwässerung müssen deshalb zur gewählten Geometrie passen.
Ein Dehnungsbogen ist somit keine pauschal bessere Lösung – aber eine Variante, die vor dem Einsatz eines zusätzlichen flexiblen Bauteils geprüft werden sollte.
02
Kompensatoren: Platz sparen und Kräfte gezielt beherrschen
Bei einem unverspannten Axialkompensator versucht der Innendruck, den Balg auseinanderzuziehen. Die Druckreaktionskraft ergibt sich aus der Druckdifferenz zwischen innen und außen und der wirksamen Balgfläche.
Maßgebend ist die wirksame Balgfläche aus den Herstellerdaten, nicht einfach die Nennweite oder der freie Rohrquerschnitt. Für die Festpunkte sind zusätzlich die Verstellkräfte des Balges und die Reibkräfte der Rohrlager zu berücksichtigen.
Rechenbeispiel zur Größenordnung: Bei einem angenommenen wirksamen Balgdurchmesser von 500 Millimetern und 10 bar Überdruck beträgt die Druckreaktionskraft rund 196 Kilonewton. Bei 1.000 Millimetern wirksamem Durchmesser entstehen unter demselben Druck bereits rund 785 Kilonewton. Die Verdopplung des Durchmessers vervierfacht hier die Kraft.
Diese Beispielwerte ersetzen keine Bauteilauslegung. Sie verdeutlichen jedoch, warum ein vermeintlich kleiner Eingriff in die Rohrleitung erhebliche Konsequenzen für Festpunkte und Stahlbau haben kann.
Wichtig ist die Unterscheidung zwischen Bewegung der Rohrleitung und Bewegung am Kompensator: Die Längenausdehnung einer Hauptleitung kann durch eine geeignete Richtungsänderung als seitliche Bewegung an einem Lateralkompensator aufgenommen werden. Der Kompensator muss also nicht zwangsläufig axial arbeiten, nur weil sich die angeschlossene Leitung verlängert.
Eine feste Zugstangenverspannung kann die Druckreaktionskraft über den Kompensator hinweg übertragen. Damit wird allerdings auch seine freie axiale Bewegung verhindert. Ein so verspannter Kompensator kann deshalb nicht gleichzeitig wie ein frei beweglicher Axialkompensator zur Aufnahme der Längenausdehnung eingeplant werden.
Außerdem erfüllen Zuganker, Hubbegrenzungen und Transportsicherungen unterschiedliche Funktionen. Eine Begrenzung mit freiem Hub ersetzt keine dauerhaft wirksame Druckkraftverspannung. Ebenso dürfen werkseitig eingestellte Zuganker nicht eigenmächtig verstellt und konstruktive Verspannungen nicht mit zu entfernenden Transportsicherungen verwechselt werden.
Die Aussage „Axialbewegung und Druckentlastung schließen sich aus“ wäre dennoch zu pauschal: Speziell konstruierte druckentlastete Axialkompensatoren ermöglichen beides. Diese Funktion entsteht aber durch die gesamte Bauart, nicht durch das bloße Anbringen von Gewindestangen.
Richtig ausgewählte Kompensatoren können die aus behinderten Bewegungen entstehenden Anschlusskräfte und -momente deutlich reduzieren. Das kann insbesondere bei empfindlichen Pumpen-, Turbinen- oder Apparateanschlüssen ein wesentlicher Vorteil sein.
Dabei muss jedoch der gesamte Kraftfluss untersucht werden. Je nach Anschlusskonzept können Druckkräfte über die Rohrleitung, eine Verspannung oder die Befestigung des Aggregats aufgenommen werden. Eine geringere Belastung an einer Stelle bedeutet daher nicht zwangsläufig eine Entlastung des gesamten Systems.
Für die Auslegung sollten deshalb Stutzenlasten, Aggregatbefestigung und Rohrhalterungen gemeinsam bewertet werden. Ein Kompensator ist kein Ersatz für ein abgestimmtes Anschluss- und Lagerungskonzept.
03
Auslegung, Montage und Betrieb: Was bei der Entscheidung häufig übersehen wird
Eine Anfrage mit „DN 300, PN 16 und 50 Millimeter Dehnung“ beschreibt die Aufgabe noch nicht vollständig. Für eine geeignete Auswahl sind insbesondere die zusammengehörigen Druck- und Temperaturzustände, das Medium, die Bewegungsrichtungen und mögliche Zusatzbelastungen entscheidend. Auch Korrosion, Erosion, Ablagerungen und Druckpulsationen müssen bei Bedarf berücksichtigt werden.
Die zulässige Bewegung ist zudem mit der vorgesehenen Lastspielzahl und den tatsächlichen Einsatzbedingungen abzugleichen. Axiale, laterale und angulare Bewegungen dürfen nicht ohne Prüfung jeweils bis zu ihren getrennt angegebenen Maximalwerten kombiniert werden. Zusätzliche Bewegungsanteile können die Lebensdauer beeinträchtigen.
Der Balg darf nicht als beliebig verformbares Ausgleichsstück für Montagefehler behandelt werden. Die Einbaulänge, eine gegebenenfalls erforderliche Vorspannung und die Montagetemperatur müssen zusammenpassen. Torsion sowie Beschädigungen durch Schweißspritzer oder ungeeignete Handhabung sind zu vermeiden. Die Isolierung darf die Beweglichkeit der Balgwellen nicht blockieren.
Festpunkte und Führungen müssen bereits vor der Druckprüfung funktionsfähig sein. Bei der Bewertung ist der tatsächliche Prüfdruck zu berücksichtigen; er kann für die auftretenden Druckreaktionskräfte maßgebend werden.
Der Kompensator darf außerdem nicht die Aufgabe einer fehlenden Rohrunterstützung übernehmen. Rohrleitungsgewicht und zusätzliche Lasten sind über geeignete Halterungen abzufangen.
Witzenmann und BOA zum Beispiel bezeichnen ihre entsprechend eingesetzten Metallkompensatoren als wartungsfrei. Daraus folgt jedoch nicht, dass ihr Zustand während der gesamten Betriebsdauer unbeachtet bleiben kann. Sie empfehlen ausdrücklich wiederkehrende Kontrollen des Rohrleitungssystems und legt die Häufigkeit abhängig von Anwendung und Beanspruchung fest.
Sinnvolle Kontrollpunkte sind beispielsweise Korrosion, Undichtigkeiten, auffällige Verformungen, gelöste Bauteile sowie blockierte oder beschädigte Bewegungselemente. Auch Veränderungen an Festpunkten und Führungen können relevant sein. Ein allgemein passendes jährliches Intervall lässt sich daraus nicht ableiten; Umfang und Häufigkeit sollten zum konkreten System und zu den Herstellervorgaben passen.
ENTRACON empfiehlt darüber hinaus die Einbindung in die betreiberseitige Gefährdungsbeurteilung und die Festlegung wiederkehrender Prüfungen vor. Bereits bei der Planung sollten deshalb die Zugänglichkeit für Kontrollen und ein möglicher späterer Austausch berücksichtigt werden.
Ein für thermische Bewegungen ausgewählter Kompensator ist nicht automatisch für beliebige Schwingungen oder Druckstöße geeignet. Besonders in der Nähe von Schnellschlussventilen, Reduzierstationen oder anderen Turbulenzquellen können zusätzliche Maßnahmen erforderlich sein. Je nach Anwendung schützt ein geeignetes Innenleitrohr den Balg vor strömungsbedingten Beanspruchungen.
Das ist ein wichtiger Unterschied zwischen Dehnungsausgleich, Schwingungsentkopplung und Druckstoßbeherrschung: Diese Aufgaben können miteinander zusammenhängen, müssen aber jeweils gesondert bewertet werden.
Für ENTRACON steht deshalb nicht die Auswahl eines möglichst günstigen Einzelbauteils im Vordergrund. Wir betrachten die Varianten einschließlich Rohrleitungsverlauf, zusätzlichem Stahlbau, Halterungen, Montage, Zugänglichkeit und späterem Betrieb.
Im Rahmen der Rohrstatik vergleichen wir die resultierenden Bewegungen, Spannungen, Halterungskräfte und Anschlusslasten. So lässt sich nachvollziehbar entscheiden, ob vorhandene Flexibilität ausreicht, ein Dehnungsbogen sinnvoll ist oder ein gezielt ausgewählter Kompensator die bessere Lösung darstellt.
